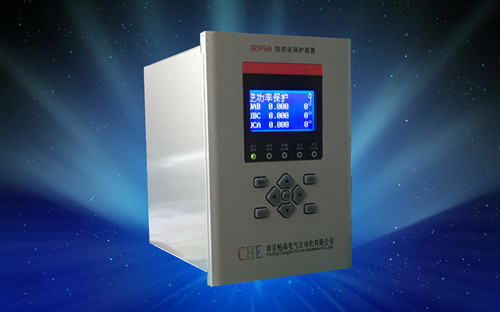

IRS9568 防逆流保护装置

产品型号:IRS9568

简单介绍:

功能配置:



功能

描述

IRS9568

保护功能

电流速断保护

√

限时电流速断保护

√

定时限过电流保护

√

过负荷保护

√

过电压保护

√

低电压保护

√

初上电合闸

√

逆功率保护

√

逆功率恢复合闸

√

PT断线

√

遥测

遥信

电流、电压、有功、无功、功率因数、频率

√

16路遥信量

√

出口

12路出口

√

事

件

记

录

保护事件、告警事件

√

遥信变位事件

√

操作记录事件

√

事故变位次数统计

√

控

制

远方定值修改

√

远方保护投/退

√

通讯

RS485(选配以太网)

√

定值整定:

序号

名称

整定范围

步长

备注

1

相

间

过

流

保

护

Ⅰ段

电流速断保护投退控制

0:退出 1:单纯过流  2:低压闭锁过流

3:复合电压闭锁过流 4:方向过流

2

电流速断保护电流定值

0.5~99.99A

0.01A



3

电流速断保护延时定值

0~9.99S

0.01S



4

Ⅱ段

限时速断保护投退控制

0:退出 1:单纯过流  2:低压闭锁过流

3:复合电压闭锁过流 4:方向过流

5

限时速断保护电流定值

0.5~99.99A

0.01A



6

限时速断保护延时定值

0~9.99S

0.01S



7

Ⅲ段

过流保护投退控制

0:退出 1:单纯过流  2:低压闭锁过流

3:复合电压闭锁过流 4:方向过流

8

过流保护电流定值

0.5~99.99A

0.01A



9

过流保护延时定值

0~99.99S

0.01S



10

公共定值

PT断线检测投退控制

0:退出, 1:PT断线闭锁电压元件,

2: PT断线开放电压元件

11

低压闭锁定值

2~150V

0.1V



12

负序电压闭锁定值

0~60V

0.1V



13

过负荷

保护

过负荷保护投退控制

0:退出, 1: 跳闸 2:告警

14

过负荷电流定值

0.5~99.99A

0.01A



15

过负荷延时定值

0~99.99S

0.01S



16

过电压保护

过电压告警或跳闸投退控制

0:退出, 1: 跳闸2: 告警

17

过电压线电压定值

20.0~600.0V

0.1V



18

过电压延时定值

0~99.99S

0.01S



19

低电压保护

低电压保护跳闸定值

0:退出, 1:失压保护 2: 经电流闭锁低电压3:低电压保护

20

低电压线电压定值

10.0~600.0V

0.1V



21

低电压保护延时定值

0~99.99S

0.01S



22

低电压电流闭锁值

0.5~10.00A

0.01A



23

初上电合闸保护

初上电合闸投退

0:退出, 1: 投入

24

初上电电压上限

20.0~600.0V

0.1V



25

初上电电压下限

20.0~600.0V

0.1V



26

初上电自动退出时限

0.05~99.99S

0.01S



27

初上电动作延时

0.05~99.99S

0.01S



28

初上电脉冲时间

0.05~99.99S

0.01S



29

逆功率保护

逆功率保护投退

0:退出, 1:投入

30

逆功率保护定值

2~2000W

1W



31

逆功率保护1时限

0.1~999.9S

0.1S



32

逆功率保护2时限

0.1~999.9S

0.1S



33

逆功率保护3时限

0.1~999.9S

0.1S



34

逆功率保护4时限

0.1~999.9S

0.1S



35

逆功率保护5时限

0.1~999.9S

0.1S



36

逆功率恢复保护

逆功率恢复 1段投退

0:退出, 1:投入

37

逆功率恢复 2段投退

0:退出, 1:投入

38

逆功率恢复 3段投退

0:退出, 1:投入

39

逆功率恢复 4段投退

0:退出, 1:投入

40

逆功率恢复 5段投退

0:退出, 1:投入

41

逆功率恢复 1段定值

2~2000W

1W



42

逆功率恢复 2段定值

2~2000W

1W



43

逆功率恢复 3段定值

2~2000W

1W



44

逆功率恢复 4段定值

2~2000W

1W



45

逆功率恢复 5段定值

2~2000W

1W



46

逆功率恢复 1段延时

1~9999S

1S



47

逆功率恢复 2段延时

1~9999S

1S



48

逆功率恢复 3段延时

1~9999S

1S



49

逆功率恢复 4段延时

1~9999S

1S



50

逆功率恢复 5段延时

1~9999S

1S



51

逆功率恢复 1段脉冲

1~9999S

1S



52

逆功率恢复 2段脉冲

1~9999S

1S



53

逆功率恢复 3段脉冲

1~9999S

1S



54

逆功率恢复 4段脉冲

1~9999S

1S



55

逆功率恢复 5段脉冲

1~9999S

1S

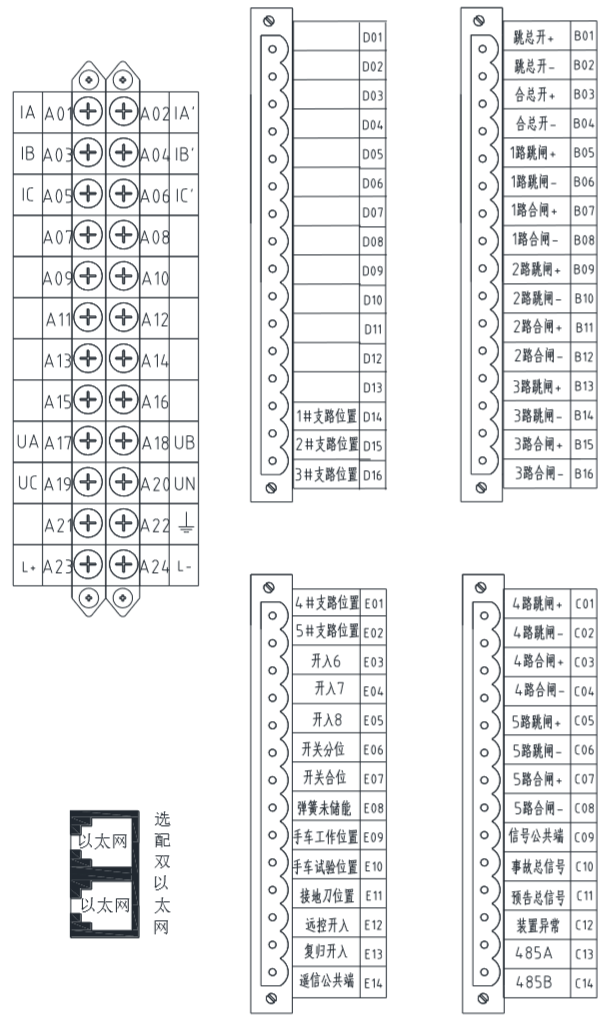

背板接线图:
