IRS6200光伏监控系统
产品型号：IRS6200
简单介绍：
详细介绍:
系统简介：
IRS6200光伏监控系统是采用多项新标准、新技术 ，主要针对太阳能、风力发电系统开发的监控系统，主要涵盖五类应用功能：数据采集与控制、智能TTS语音告警、智能分析诊断、统计报表、WEB发布功能。

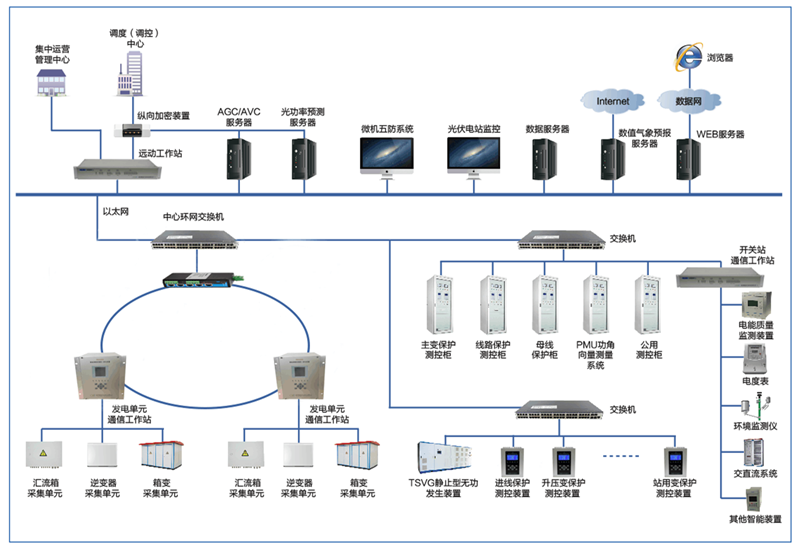

智能光伏监控系统由应用服务器、数据服务器、操作员工作站、工程师工作站、WEB发布服务器及通信采集设备组成。
通过光纤或GPRS无线技术，与逆变器、汇流箱、光伏阵列、气象监测仪等设备通信，采集实时监控信息数据，并可进行远程控制，并实时在线智能分析诊断发现设备故障，及时通过TTS语音或短信进行预警。
主要特性：
◆ 采用混合平台技术，适用Unix/Linux/Windows等多种操作系统。
◆ 基于消息总线和服务总线的双总线设计，实现功能分布的多服务器应用模式。
◆ 系统可分类型、分级别、分责任区进行报警，并支持短信和电话语音报警，TTS语音合成技术避免了报警语音的人工录入。
◆ 支持多种新能源及分布式发电。
◆ 快速隔离，保证光伏发电的安全稳定运行。
◆ 可并网，离网运行、即插即用、无缝切换
◆ 与IRS6001防孤岛保护，IRS9566故障解列装置，IRS9567频率电压紧急控制装置、IRS6000箱变测控装置、IRS7500电能质量在线监测装置、IRS9801系列通信管理机/远动装置/规约转换装置构建光伏自动化监控系统解决方案。
以下为2017年部分光伏发电工程业绩：
|
序号 |
地点 |
|
1 |
合肥合信3.6MWp光伏电站 |
|
2 |
合肥祥恒5.8MWp光伏电站 |
|
3 |
滨州利国乡吴庙村2MW光伏发电 |
|
4 |
淮南金辉20MW光伏电站 |
|
5 |
襄阳宏图力生分布式发电项目 |
|
6 |
襄阳赛尔斯分布式发电项目 |
|
7 |
襄阳华越汽车分布式发电项目 |
|
8 |
襄阳群龙汽车分布式发电项目 |
|
9 |
襄阳森远分布式发电项目 |
|
10 |
襄阳利豪塑料分布式发电项目 |
|
11 |
湖北伟道科技分布式发电项目 |
|
12 |
合肥应流4.25MW光伏发电项目 |
|
13 |
江西新余智慧城市项目 |
|
14 |
方程科技光伏电站 |
|
15 |
上海东培3.1MW光伏发电项目 |
|
16 |
金华兴达钢构5.9MW光伏发电 |
|
17 |
义乌金鼎3.8MW光伏发电站 |
|
18 |
义乌三鼎3.0MW光伏发电站 |
|
19 |
金华永压4.8MW光伏发电站 |
|
20 |
金华三立金属2MW光伏发电站 |
|
21 |
金华众泰汽车5.1MW光伏发电站 |
以下为典型配置：
分布式光伏典型配置方案
|
|
南京畅海电气自动化有限公司 |
|||||||
|
NanJing ChangHai Electric Automation Co.，LTD. |
||||||||
|
地址：江苏省南京市江宁区天元西路158号 ；邮编：210009 |
||||||||
|
网址：http://www.ch-elect.com |
||||||||
|
电话：025-85090526 传真：025-85090536 |
||||||||
|
联系人：刘经理 13951084915 |
||||||||
|
项目名称:合肥XX5.9MW光伏电站 |
||||||||
|
公司名称： |
||||||||
|
联 系 人： 刘经理 电话：13951084915 传真： |
||||||||
|
报价日期：2016-05-23 单位：元 |
||||||||
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
单价 |
合计 |
备注 |
|
|
一 |
后台监控系统软件V1.0 |
|
套 |
1 |
|
|
|
|
|
|
监控主机 |
Optiplex5040 |
台 |
2 |
|
|
dell |
|
|
|
液晶显示器 |
22英寸 |
台 |
2 |
|
|
dell |
|
|
|
网络打印机 |
hp M436 |
台 |
2 |
|
|
惠普，支持A3/A4打印 |
|
|
|
有源报警音箱 |
R323T |
套 |
1 |
|
|
漫步者(送) |
|
|
|
监控系统开发软件 |
IRS6200 V1.0 |
套 |
1 |
|
|
南京畅海 |
|
|
|
监控系统运行软件 |
IRS6200 V1.0 |
套 |
1 |
|
|
南京畅海 |
|
|
|
操作系统 |
WINDOWS/Linux |
套 |
1 |
|
|
微软/开源 |
|
|
|
工作台 |
6工位 |
套 |
1 |
|
|
用户现场买 |
|
|
|
五防软件及锁具 |
WINDOWS |
套 |
1 |
|
|
单独设五防工程师站 |
|
|
二 |
远动通讯屏 |
|
面 |
1 |
|
|
|
|
|
1 |
远动通讯设备 |
IRS9801 |
台 |
1 |
|
|
南京畅海 |
|
|
2 |
规约转换 |
IRS9801 |
台 |
1 |
|
|
南京畅海 |
|
|
3 |
GPS对时装置 |
|
台 |
1 |
|
|
南京畅海 |
|
|
2 |
工业级以太网交换机 |
24电口 |
台 |
1 |
|
|
南京畅海 |
|
|
4 |
公共测控装置 |
IRS9502 |
台 |
1 |
|
|
南京畅海 |
|
|
5 |
光纤环网交换机 |
2光6电 |
台 |
1 |
|
|
南京畅海 |
|
|
7 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
|
|
南京畅海 |
|
|
三 |
频率电压紧急控制屏 |
|
面 |
1 |
|
|
|
|
|
1 |
频率电压紧急控制装置 |
IRS9567 |
台 |
1 |
|
|
南京畅海 |
|
|
2 |
防孤岛保护装置 |
IRS6001 |
台 |
1 |
|
|
南京畅海 |
|
|
3 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
|
|
南京畅海 |
|
|
四 |
关口电能表柜 |
|
面 |
1 |
|
|
|
|
|
1 |
关口计量表 |
有功0.2S级、无功2.0级，3X100V、3X1.5(6)A，DSSD331一MB3 |
块 |
2 |
|
|
长沙威胜 |
|
|
2 |
关口校核表 |
有功0.2S级、无功2.0级，3X100V、3X1.5(6)A，DSSD331一MB3 |
块 |
1 |
|
|
长沙威胜 |
|
|
3 |
电能采集终端 |
电能采集 |
台 |
1 |
|
|
长沙威胜 |
|
|
4 |
电能质量在线监测装置 |
IRS-7500 |
台 |
1 |
|
|
南京畅海 |
|
|
4 |
屏柜及附件 |
2260*800*600 |
套 |
1 |
|
|
南京畅海 |
|
|
五 |
10KV高压保护 |
分散 |
|
|
|
|
|
|
|
1 |
10kV线路保护测控装置 |
IRS9512 |
台 |
3 |
|
|
南京畅海 |
|
|
2 |
10kVSVG保护测控装置 |
IRS9512 |
台 |
1 |
|
|
南京畅海 |
|
|
六 |
站用电及UPS屏 |
满足设计要求 |
面 |
1 |
|
|
南京畅海 |
|
|
七 |
直流屏 |
满足设计要求 |
面 |
2 |
|
|
南京畅海 |
|
|
八 |
光伏发电侧箱变 |
分散 |
|
|
|
|
|
|
|
1 |
箱变测控装置 |
IRS6000 |
台 |
5 |
|
|
南京畅海 |
|
|
2 |
环网交换机 |
IES605 |
台 |
1 |
|
|
南京畅海 |
|
|
九 |
服务费 |
现场服务每人每天 |
天 |
15 |
|
|
南京畅海 |
|
|
合计 |
RMB零 |
|
|
|
||||
|
说明：1.以上报价含税，含运费 。 |
||||||||
|
2、 |
||||||||
|
3、 |
||||||||
|
拟制: 审核: 报价： |
||||||||

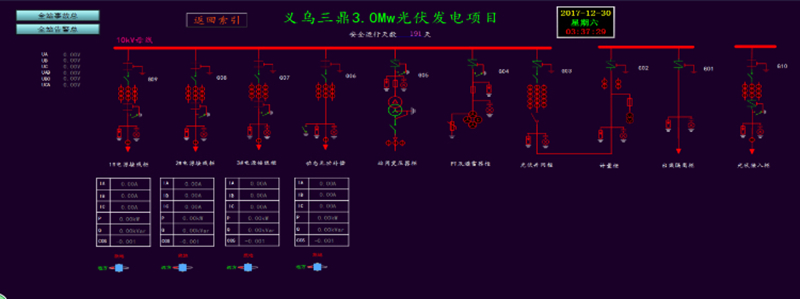

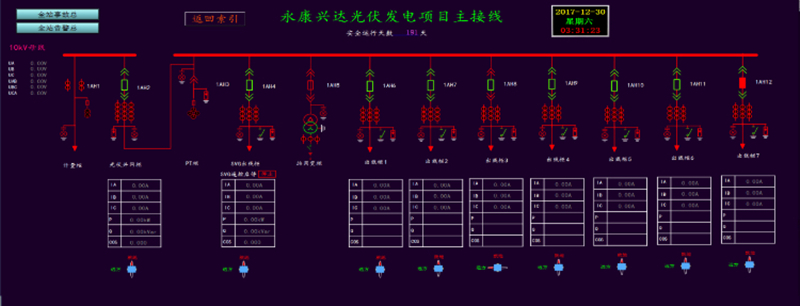

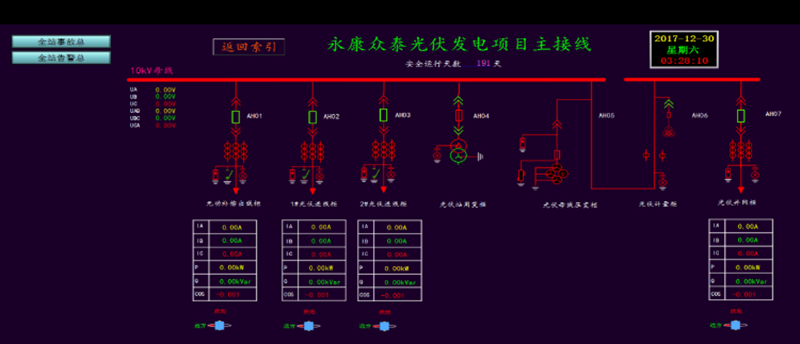

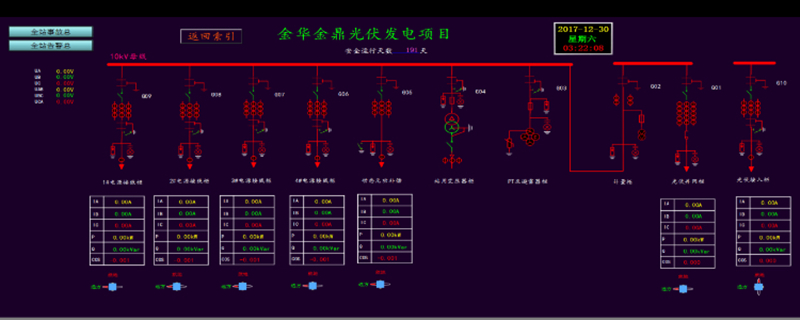

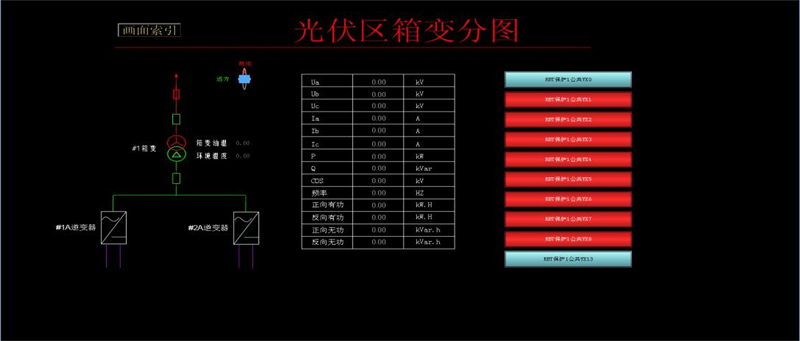

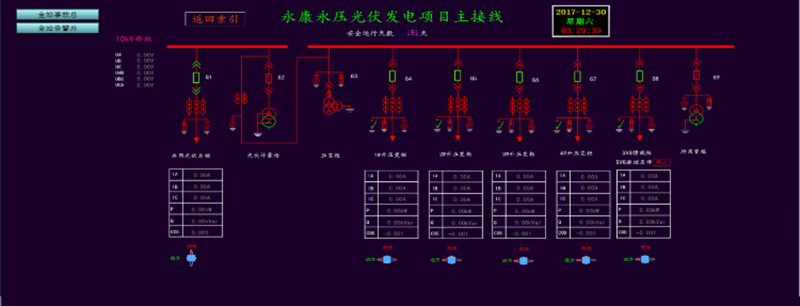

以下为Windows版本：

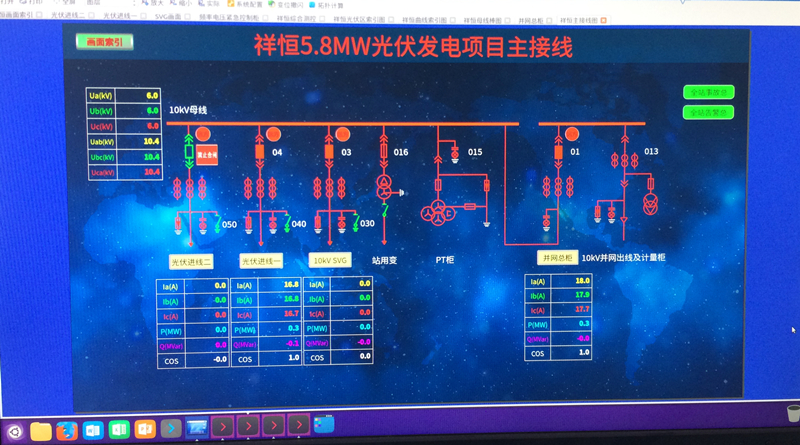

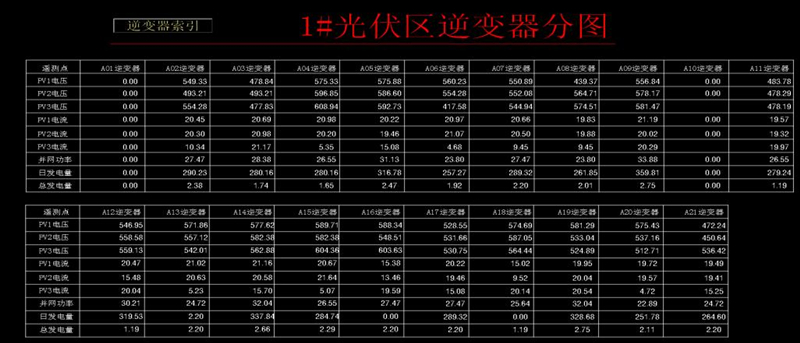

以下为Linux版本：
以下为解决方案：
